废气排放监测仪

产品描述：废气排放监测系统一、系统适用范围：本系统适用于废气排放、厂界总挥发性有机物浓度的时时在线监测，采用高精度电化学检测原理传感器。检测数据实时上传环保局网络平台，以...

服务热线:18028784534

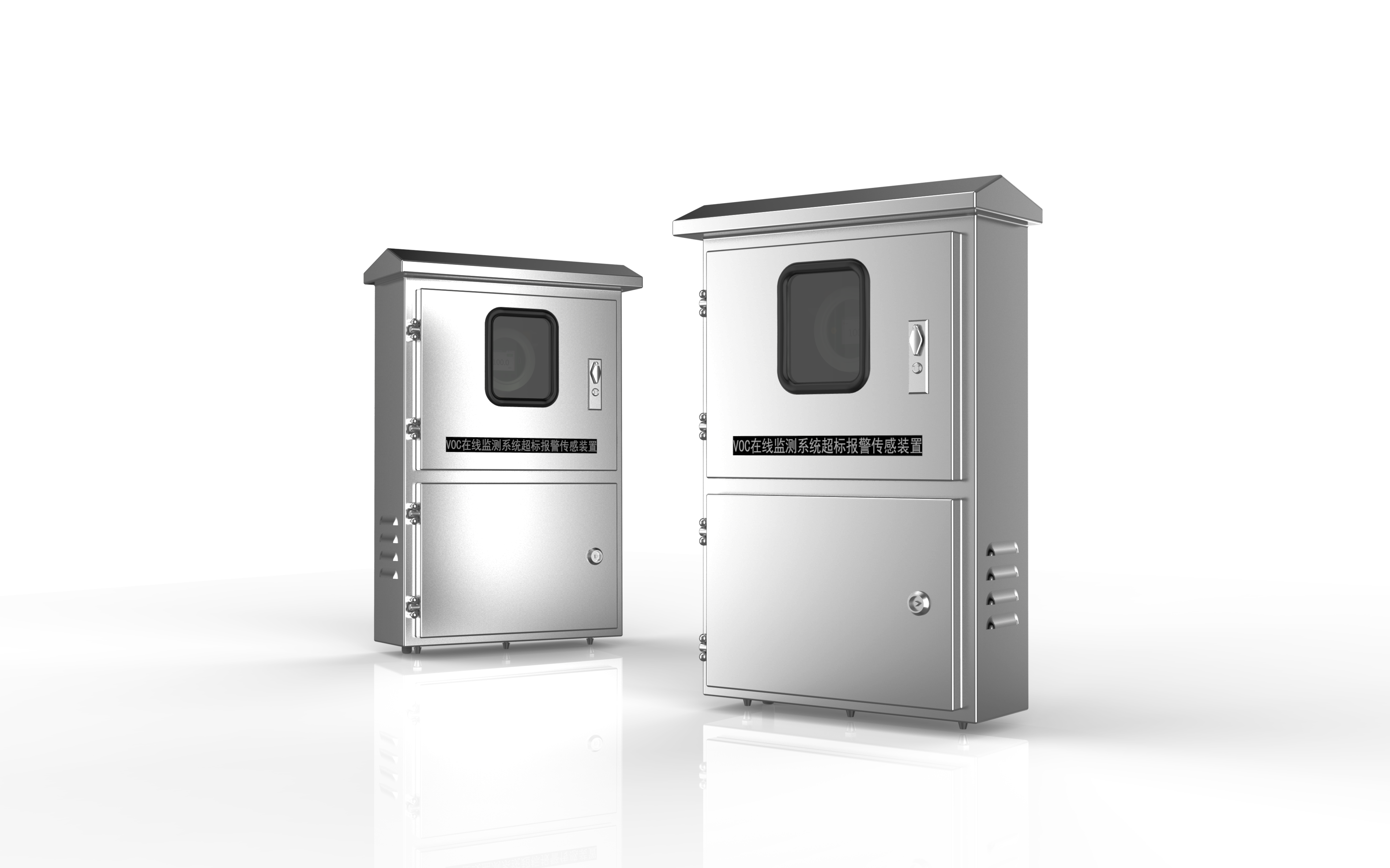

废气排放监测系统

一、系统适用范围：

本系统适用于废气排放、厂界总挥发性有机物浓度的时时在线监测，采用高精度电化学检测原理传感器。检测数据实时上传环保局网络平台，以便环保局实时在线监测企业的：二氧化硫，氮氧化物，颗粒物排放情况。

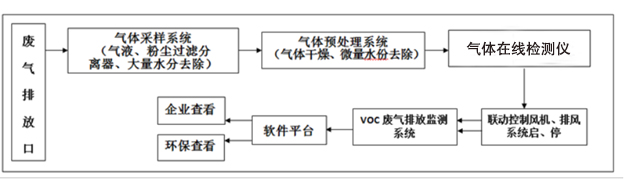

二、系统的组成：

系统由电化学原理的二氧化硫/氮氧化物/颗粒物检测仪，气体采样、气液、粉尘分离，气体预处理系统，
联动控制、数据采集、上传环保局平台。
3.1 二氧化硫/氮氧化物检测仪：电化学传感器，浓度检测主处理，数据输出及控制
3.2 气体采样：气管，油水分离器（气液、粉尘分离器），
3.3 预处理系统：气体干燥，电子冷凝器除湿，蠕动泵排水，
3.4 联动控制：可实现超标报警控制风机，排气扇启动及关闭
3.5 数据采集：数据可上传电脑，实时保存现场浓度数据，存储间隔时间可调整
3.6 GPRS上传：现场气体浓度通过模块与环保局平台连接。（选配）

四、系统机柜组成示意图：

五、气体检测仪参数：

检测气体	二氧化硫/氮氧化物/颗粒物等（更多气体可咨询客服添加）
检测原理	电化学原理/红外原理
检测原理	PID光离子原理
测量范围	氮氧化物/二氧化硫：0-100ppm（更大量程可咨询客服添加）
	0-500、1000ppm
	0-1000、5000、10000ppm
分辨率	0.01 ppm
	0.1ppm
	1ppm
单位	mg/m3和ppm单位可选（出厂前选定）
信号输出	4-20mA、RS-485、开关量	接线方式	4-20mA(三线制、二线制) RS-485（四线制）
精　　度	≤±3（F.S）	重复性	≤±1%
检测方式	泵吸式	显示方式	液晶彩屏显示
安装方式	管道流通式	零点漂移	≤±1%（F.S/年）
线性误差	≤±1%	恢复时间	≤30秒
响应时间	≤20秒	防护等级	IP65
防爆类型	防爆型Exd ⅡCT6	相对湿度	10%～95%RH （非凝露）
防爆编号	CNEx16.2947X	供电电压	DC 24V
工作温度	-20℃～+70℃	传感器寿命	≥8000小时
工作温度	（高温气可配不锈钢导管进行降温）	---	----
传输距离	≤2000米（有线传输）	线缆选用	Rvv 0.75屏蔽电缆
压力限制	86-106 KPa	最大功耗	2.5W
尺寸	23018090(mm)	重量	1.2kg
标配附件	气体检测仪、气体采样、气液、粉尘分离，气体预处理系、机箱、安装立柱，接入气体≤70℃
选配附件	高温降温手柄、 GPRS传输模块、伴热管线、无线传输模块、声光报警器等

粉尘监测仪：

6.1、产品特点：
1、由传感器单元、变送器单元组成的结构，抗干扰性能高；
2、电极采用材质喷涂，具有更强的耐高温，抗腐蚀和防黏附能力；
3、主体采用设计，气密连接件严防被测气体泄漏和测量电极向外冲击挤出。
4、变送器具有自动调零功能，能有效避免数据零漂；
5、变送器采用无极性DC-24V供电，防止连接线失误损坏设备的可能性。
6、可以替代人工捡漏、对除尘、烟尘排放有指导作用；
7、二线制（4-20mA）电流信号生输出，抗干扰能力强，易于远距离传输，对传输导线无特殊要求。输出电流与粉尘浓度成线性关系，方便后续的PLC数据处理。

6.2、技术参数：

1、测量范围：0-50/100/200/1000/10000mg/m³（可根据现场环境配置）
2、管道直径：0.1米～4米
3、精度等级：满量程的±5％
4、粉尘粒径：0.1uM～200 uM
5、工作温度：-50℃～260℃（500℃）
6、环境温度：-40℃～85℃（电子部件）
7、相对湿度：不洁露90％
8、气体流速：3m/s～30 m/s
9、管道压力：-0.1Mpa～2 Mpa
10、防爆等级：IP65
11、零点漂移：低于1％；满量程漂移：低于1％
12、探杆结构：标准探杆，长度400、600（可根据情况定制）
13、输出方式：二线制4 ～20mA（定制四线制）
14、供电电源：15V～32V，或110～220V 50HZ
15、底座尺寸：M27×2，开孔Φ28mm
16、电流：0～3.5A
17、环境振动：高连续震荡量，任何方向、任何频率：均方根值2g(20m/s2)

七、设计标准：

◆ GB3836.1-2010 《爆炸性气体环境用电气设备第1部分：通用要求》
◆ GB3836.4-2010 《爆炸性气体环境用电气设备第2部分：本安型“i” 》

八、行业引用文件：

GB 16171-1996《炼焦炉大气污染物排放标准》
GB 18483-2001 《饮食业油烟排放标准》
GB 20950-2007《储油库大气污染物排放标准》
GB20951-2007《汽油运输大气污染物排放标准》
GB 21902-2008《合成革与人造革工业污染物排放标准》
GB 27632-2011《橡胶制品工业污染物排放标准》
GB 14554-1993《恶臭污染物排放标准》
HJ/T 212 《污染源在线自动监控（监测）系统传输标准》
DB 44/814 《家具制造行业挥发性有机物排放标准》
DB 44/815 《印刷行业挥发性有机物排放标准》
DB 44/816 《表面涂装(汽车制造业)挥发性有机化合物排放标准》
DB 44/817 《制鞋行业挥发性有机化合物排放标准》
DB 44/1837 《集装箱制造业挥发性有机物排放标准》
