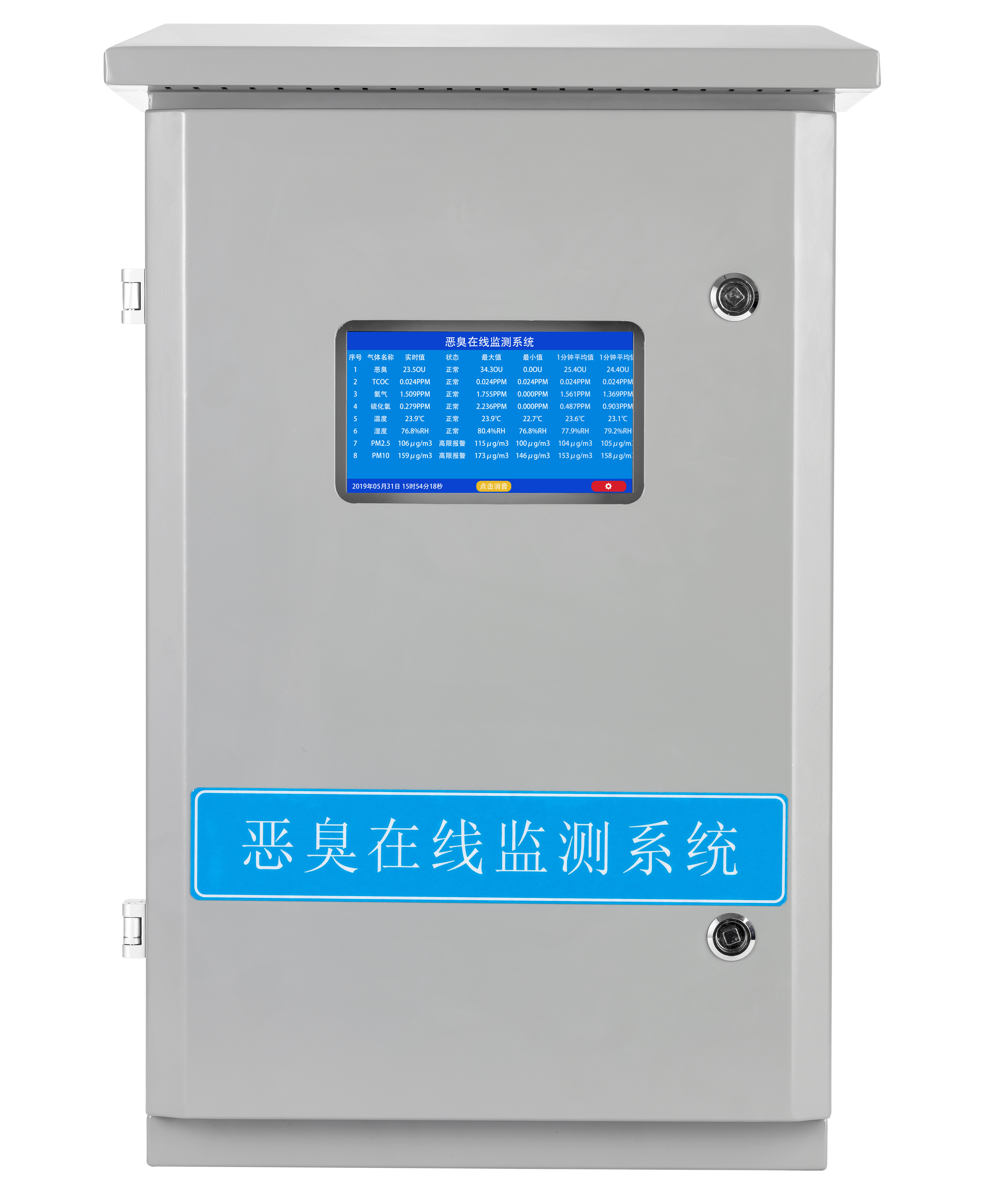

EL50-S-OU 恶臭在线监测系统是运用多年大气环境监测经验，依照《恶臭污染物排放标准（GB14554-1993）》，专门针对垃圾处理、污水站、固定污染源、厂界等容易产生异味的场所，自主研发生产的一款恶臭浓度在线监测系统，俗称恶臭电子鼻。
EL50-S-OU 恶臭在线监测系统采用专利技术+独立算法，一个传感器即可检测出恶臭值。不仅打破国外长期技术垄断，还大幅降低采购成本。一经推出，受到环保局、系统集成商、经销商的一致好评。

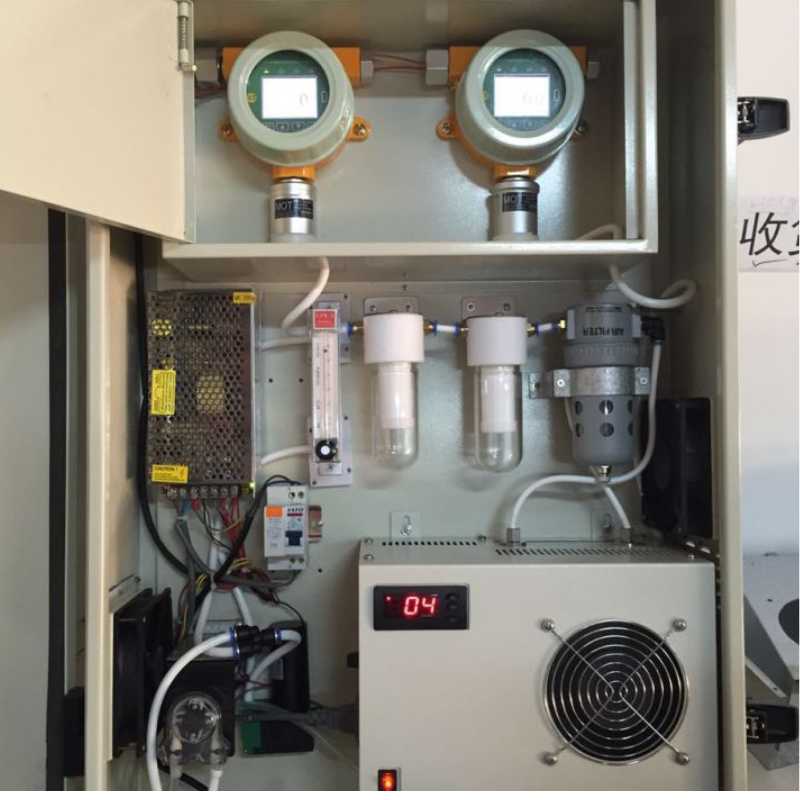

恶臭在线监测系统由供电单元、采样单元、样气处理单元、传感器检测单元、数据处理单元、显示单元和传输单位组成；供电单元负责为整个设备提供电能。
采样单元通过采样泵将臭气样品抽入到传感器检测单元进行检测和分析；样气处理单元负责将臭气样品中含有的水分和灰尘过滤掉，并降低臭气本底噪声；传感器检测单元负责对臭气样品中不同气味成分的识别分析；数据处理单元通过各传感器的检测数据后，利于深国安独有的大数据恶臭模型进行分析计算，得出精确的内部工程数据；显示单元将的内部的工程数据以浅显易懂的方式呈现出来；传输单位通过有线或无线将最终数据远程到二次仪表。
*恶臭在线监测系可同时监测包括恶臭在内的六种气体、外加PM2.5、PM10、温度、湿度共十个参数指标；
*工业级高精触摸屏，完美显示当前浓度值、最大值、最小值、1分种和1小时平均值，并可选取任意时间段时间历史数据查询，曲线显示；
*内置大容量存储芯片，可轻松存储10万以上数据，并通过专用接口数据导出；
*专利技术的预标定智能型气体传感器，即插即用，方便维保、更换；
*机箱采用户外专用纳米防护涂层技术，耐日晒雨淋、隔热、防蚊虫，可在户外长期使用； *兼容TCP、IP、MODBUS 等通信协议，即可无线数据上传对接当地环保局，也可有线远传组网。
恶臭在线监测系统集气体采样、粉尘过滤、除湿干燥、实时浓度显示、AI智能计算、GPRS无线数据上传、备电为一身，并免费开放基准线调整、零点调整、数据修正、标气校准、报警点设置、历史记录查询、数据导出、时间调整等实用功能，是一款真正意义的智能化、标准化、模块化、专业化恶臭在线监测系统；广泛适用于垃圾填埋厂、污水处理厂、畜牧养殖、石油化工、制药行业、涂装行业、橡胶行业、印刷行业、垃圾转运站、园区厂界等场所；、
产品别称：
恶臭在线监测系统、恶臭电子鼻、恶臭浓度在线监测系统、恶臭电子鼻浓度监测系统、过滤型恶臭检测系统、臭气OU监测系统、臭气浓度在线监测系统、臭气电子鼻监测系统、臭气浓度电子鼻系统、OU值在线监测系统、OU监测系统、恶臭检测分析仪
二、恶臭在线监测系统产品特点
◆1-6种恶臭气体参数任意组合，实时掌握监控地点的恶臭排放浓度和规律
任选恶臭OU值、氨气、硫化氢、三甲胺、甲硫醇、甲硫醚、二甲二硫、二硫化碳、苯乙烯在内的1-6个指标
目标气体可进行任意组合、技术原理不限、检测范围不限
同时支持气象PM2.5、PM10、温湿度、风速风向、大气压的监测
◆友好人机界面，完美展现各项监测数据
工业级高清7英寸触摸屏，监测数据，一目了然
实时显示监测指标的实时值、单位值、最大值、最小值、1分钟和1小时平均值
可查询任意时间段的历史数据，并曲线图形显示
◆系统兼容性强、功能强大
兼容电化学、MOS、PID、催化、红外线、半导体等传感器技术原理
兼容国外一线品牌气体传感器
兼容目标的气体不限，1000多种气体和量程均可专属定制，实现同时在线监测
◆智能传感技术，自动识别扩展，一机多用
内置预标定好的智能气体传感器，即插即用，自动识别
可通过更换不同的智能气体传感器，实现对现有4种气体以外的气体进行检测，一机多用，节约成本
作为易耗品的气体传感器寿命到期后，不需拆卸和返厂，直接更换智能气体传感器即可，维护方便
◆反应灵敏、测量精准、精确度高
采用专利技术32位处理芯片，核心传感器可以精准识别到ppb级别的目标气体浓度
100%选用国外原装进口气体传感器，极大地保障了产品安全性和稳定性
全量程温湿度补偿和专利数据修正功能，确保恶臭系统在不同环境下的长期使用
◆进口真空泵、多重过滤保护装置、传感器专用气室
原装进口真空泵，提供稳定平稳气流
两级高效过滤器、除水、除尘、干燥
传感器专属定制气室，目标气体充分有效反应检测
◆智能校准、多种数据修正模式，确保数据稳定
零点自动校准
智能数据补偿
K值智能算法
标气目标点校准
◆多种信号输出可选，传输多样化
提供有线远程方式有：RS485等
提供无线远程方式有： GPRS等
◆大容量数据存储，记录安全每一刻
内置大量程SD卡，支持10万条以上数据存储
自由设置数据存储间隔时间
◆严苛环境，应对自如

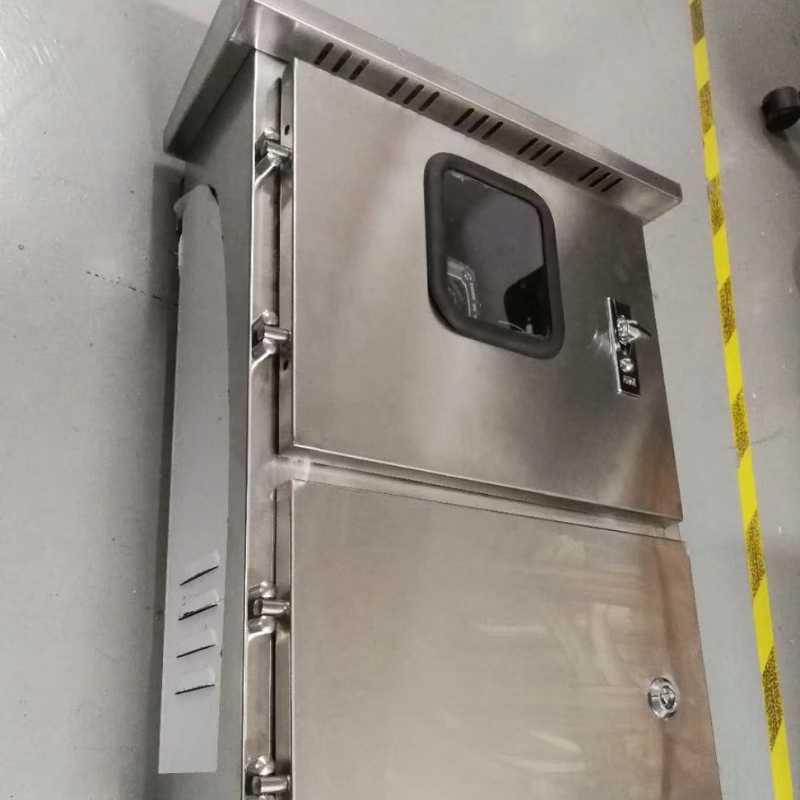

独特双层保护箱纳米防护涂层技术设计，确保通风、散热、耐日晒雨淋、抗酸、抗碱、防腐，保障安全检测；
工业级EMC模块，二级防雷，可在强磁和高静电环境下正常使用
壁挂式、抱箍式两种安装方式可选，有效应对各种复杂的安装环境。
高温环境下，可配套专用的高温探针，支持最高800℃环境下直接采样使用
高湿环境下，可配套专用的高效除尘过滤器+干燥管，支技最高99%RH环境下直接采样使用
高尘环境下，可配套专用的两尘除尘过滤器，最高可过滤掉1um以上的颗粒物和粉尘
◆资质齐全、厂家直销
先后获得100多项国家专利和荣誉证书，包括ISO9001质量管理体系认证、ISO14001环境管理体系认证、CPA型式批准证书、国家防爆证、实用新型专利、外观专利、CE证书、ROHS证书、国家检测报告、第三方计量校准证书、软件企业认证证书、中国仪器仪表会员单位、中国气体检测仪十大品牌、质量.服务.信誉AAA企业、高新杯科技小巨人奖、中国绿色环保名优企业等
产品参数
|
产品名称 |
恶臭在线监测系统 |
|
产品型号 |
EL50-S-OU |
|
采样方式 |
泵吸式 |
|
支持参数 |
常规四气 |
可选配下列任意两气 |
两尘 |
|
详细指标 |
气体1 |
气体2 |
气体3 |
气体4 |
气体5 |
气体6 |
气体7 |
气体8 |
气体9 |
气体10 |
小颗粒物 |
大颗粒物 |
|
气体种类 |
氨气 |
硫化氢 |
TVOC |
臭气 |
甲硫醚 |
甲硫醇 |
二甲二硫 |
二硫化碳 |
苯乙烯 |
三甲胺 |
PM2.5 |
PM10 |
|
量 程 |
0-10PPM |
0-10PPM |
0-10PPM |
0-100 OU |
0-10PPM |
0-10PPM |
0-10PPM |
0-10PPM |
0-10PPM |
0-10PPM |
0-1000 ug/m3 |
0-1000 ug/m3 |
|
分辨率 |
0.001PPM |
0.001PPM |
0.001PPM |
0.1 OU |
0.001PPM |
0.001PPM |
0.001PPM |
0.001PPM |
0.001PPM |
0.001PPM |
1ug/m3 |
1ug/m3 |
|
精 度 |
±3% |
±3% |
±3% |
±3% |
±3% |
±3% |
±3% |
±3% |
±3% |
±3% |
±5% |
±5% |
|
响应时间 |
30S |
30S |
30S |
30S |
30S |
30S |
30S |
30S |
30S |
30S |
30S |
30S |
|
技术原理 |
电化学 |
电化学 |
PID |
MOS |
电化学 |
电化学 |
电化学 |
电化学 |
电化学 |
MOS |
激光散射 |
激光散射 |
|
理论寿命 |
2-3年 |
2-3年 |
3-5年 |
2-3年 |
2-3年 |
2-3年 |
2-3年 |
2-3年 |
2-3年 |
2-3年 |
3-5年 |
3-5年 |
|
供 电 |
220V转24V |
|
波 特 率 |
9600 |
|
精 确 度 |
≤±5%F.S (个别气体有所差异) |
|
重 复 性 |
≤±3% |
|
线性误差 |
≤±3% |
|
功 耗 |
≤18W |
|
显示方式 |
液晶显示 |
|
工作电压 |
DC 24V（12-30V） |
|
工作温度 |
-20℃～+50℃（特殊要求可订制） |
|
工作湿度 |
10～95%RH |
|
工作压力 |
86～106Kpa |
|
采气方式 |
泵吸式（接外6mm*内4mm气管） |
|
真 空 泵 |
1.1L/分流速 |
|
过 滤 器 |
除湿除尘二级高效过滤器 |
|
报警点修改 |
支持 |
|
恢复出厂设置 |
支持 |
|
安装方式 |
靠墙面安装（离气体泄漏源最近的地方） |
|
穿 线 孔 |
M16*1.5 3个 |
无线模块
（选配） |
环保HJ 212协议无线上传
默认：移动或联通2G（电信2G请备注）
可升级移动/联通/电信4G(公网或专网不限) |
|
参考标准 |
《恶臭污染物排放标准（GB14554-1993）》 |
|
尺 寸 |
410x245x620mm |
|
重 量 |
约8KG |

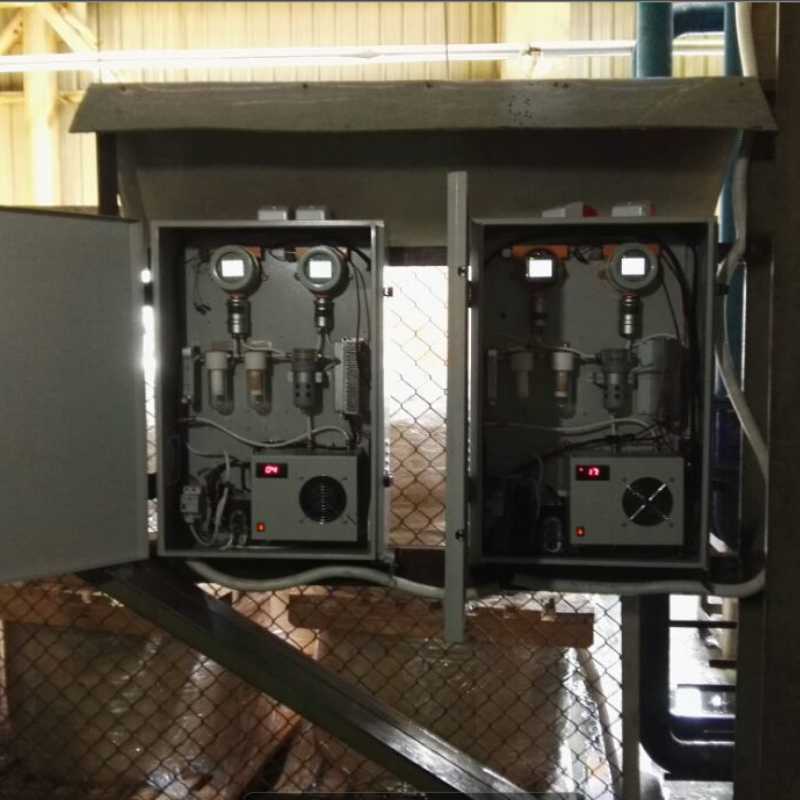

恶臭在监测系统应用场所
垃圾中转站、垃圾处理厂、污水处理厂、屠宰厂、厂界、化工园区、石油石化、冶炼厂、钢铁厂、煤炭厂、热电厂、自来水厂、医药车间、烟草公司、大气环境监测、科研院校、楼宇建设、消防报警、工业过程化控制、锅炉房、地下隧道、输油管道、加气站、地下管网检修、室内空气质量检测、食品加工、杀菌消毒、冷冻仓库、农药化肥、杀虫剂生产等等
