关于ETS是最近很多人在关注的问题可燃气体检测，比如ETS系统需不需要独立？ETS系统如何设计？

新版的《石油化工可燃气体和有毒气体检测报警设计标准》（GBT 50493-2019）已经开始实行，其中提到了ETS系统的相关内容如下：

一、ETS和DCS（集散控制系统）

可燃气体和有毒气体检测报警系统不能和生产过程控制系统合并设计，是为了保证生产过程控制系统中的设备或装置出现故障或停机时，可燃气体和有毒气体检测报警系统仍能正常工作，因此ETS系统不能与DCS系统合并设计，应把软件、硬件分开设计。

因ETS的可靠性是确保生产安全的基本要求。而停电是事故发生后的重要因素可燃气体检测，所以ETS宜采用UPS电源进行供电。

二、ETS的组成

ETS系统组成部分，探测器、报警器、报警控制单元。

当现场气体探测器探测到现场气体泄露值超出设定报警值之后可燃气体检测，气体报警控制器会启动相应的联动设备如风机、声光报警器等设备，同时将报警信息通过通讯 接口上传至中控室上位机。

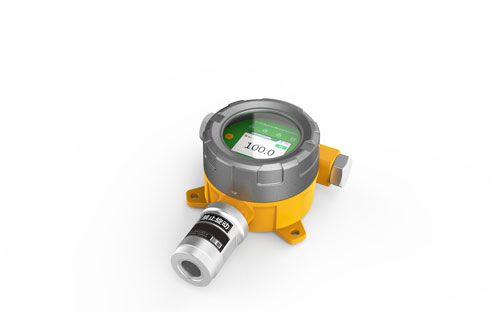

三、ETS中的可燃气体探测器

如果ETS系统中存在可燃气体探测器，则报警控制单元应取得消防产品认证，且信号传输至消防控制室。

可燃气体探测器不能直接接入火灾报警控制器的原因；

1、可燃气体探测器功率远大于火灾温度探测器及火灾烟雾浓度探测器的功率

2、可燃气体探测器报警信号与烟、温感报警信号含义不同，即使是气体报警控制器上传的报警信号也应与烟、温感报警信号有明显的区别。

3、两种设备的使用寿命及检定标准不同，在同一总线上会有极大的隐患。

四、SIS（安全仪表系统）中的气体探测器

本条规定了，如果气体探测器被用于安全仪表系统时应独立进行设置 ，不能接入其他系统，所以ETS系统与SIS系统应独立设计，相互不能产生影响。

惟泰安全

VitalSafety

五、ETS系统配置图

对于ETS的划分国标中未给出明确的要求，在GBT-50493-2019中有一张系统配置图，我们将其拆分可以发现，该系统图中应包含三大系统，分别为ETS系统、SIS系统、火气系统的可燃气体报警系统。

六、惟泰ETS系统布置图

惟泰ETS系统，选用VT330S机柜式气体报警控制器，该控制器每台机柜最多可接入68台4-20mA的气体探测器，每台探测器配接1路通道卡独立显示，控制器主控卡自带两组无源开关量信号氨气检测仪，可进行联动输出或报警信息上报，机柜采用2100mm×800mm×600mm标准尺寸，通讯协议采用标准的modobus协议，rs485接口，可实现上位机集中监控的功能。监控软件功能强大，可实现现场浓度、状态的监控，还有强大的记录存储功能，软件可灵活设置，操作简单可燃气体检测仪，可满足用户的多种需求。
