氢气有毒有害气体浓度报警监测仪器技术参数

技术参数

BYG500-H2

探测气体

氢气（H2）

检测原理

电化学检测原理

测量范围

0-1000ppm/0-5000ppm/0-10000ppm/5%vol（其他量程可定制）

分辨率

1ppm

精度

≤±5%F.S

传感器寿命

3年左右

预热时间

＜3分钟

采样间隔

3S

响应时间（T90）

＜60S

非线性

±1%

重复性

±2%

供电电压

DC 24V(12～30VDC)，单台设备标准是24V，1A或者大于1A的稳定电源

信号输出

三线制4～20mA ，RS485 modbus RTU（可根据客户需求定制GPRS、RF、WIFI等无线网络传输方式）

报警方式

一组继电器输出（2A@30V）、声光报警器（可选配）

显示方式

1.7寸高清液晶屏实时显示，可选现场不带显示，或选配气体报警主机远程显示、控制、报警

安装方式

壁挂式、管道式（工作压力为大气压±30%，超出压力范围需降压处理）、泵吸式

壳体材质

铝合金隔爆外壳

防爆等级

ExdII CT6

防护等级

IP65

工作环境

-20～50℃；0～95%RH（无凝露）

储存环境

-40～60℃；0-100%RH（无凝露）

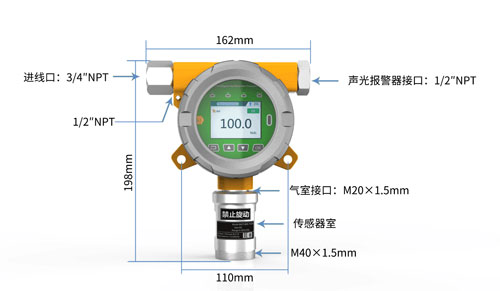

重量/尺寸

1.5kg/ 125mm×106mm×153mm

氢气有毒有害气体浓度报警监测仪器简介

BYG500-H2工业固定式氢气变送器通过对大气中氢气气体进行连续在线检测及声光报警，不仅对特殊场合气体浓度起到控制作用，对危险现场气体泄漏更有预警作用，及时保护各种现场的生命以及财产安全。仪器广泛应用于石油、化工、冶金、消防、煤矿、电力、船舶、环保、电信、医疗等行业。BYG500-H2氢气气体检测仪采用进口传感器结合高速、高精度处理电路，具有信号稳定，精度高、重复性好等优点，并且采用防爆设计，适用于各种危险场合。仪器输出各种标准信号氢气检测仪有毒气体报警器，可以兼容各种报警系统、PLC、DCS等控制系统。

三、工业固定式氢气变送器工作原理

气体检测变送器采用进口的电化学传感器利用控制电位电解法原理,在电解池内安置三个极(工作电极、对电和参比电极)，以薄膜同外界隔开，并施以一定的极化电压。被测气体透过薄膜到达工作电极，产生氧化还原反应，传感器即有相应电流输出，此电流与被测气体深度成正比关系，该电流信号经扩散式采样变为电压信号放大后氢气检测仪，再经电压/电流转换电路，将变化的电压信号变为电流信号输出。

四、工业固定式氢气变送器特点

1、通信稳定可靠，宽范围电源供电DC12-24V；

2、采用各种进口传感器，寿命少2-3年以上；

3、采用高速、高精度处理电路对传感器信号进行处理，响应速度快、测量精度高，稳定性和重复性好；

4、仪器自带背光大屏幕显示，直观显示气体浓度、类型、单位等各种参数；

5、气室独立设计，结合空气动力学，更能快速、准确检测目标气体；

6、全量程范围温度数字自动跟踪补偿氢气检测仪，保证测量准确性；

7、软件校准加按键设置，操作简单人性化；

8、具备数据恢复功能，无须担心误操作；

9、RS485、三线制4-20mA输出voc气体检测仪，继电器输出和声光报警可选完全实现了三线制气体变送器的数字化、智能化；

10、三隔爆按键实现变送器在现场自由组态，如查看、设定、校准；

11、本安型电路及防爆外壳设计，现场维护安全、方便、快捷；

12、整个壳体依安装需要可360度旋转。

五、工业固定式氢气变送器安装方式：

根据气体的比重及风向，变送器应安装在离气体可能泄漏地点处一米范围内，这样变送器的实际反应速度比较快，否则，有可能出现变送器安装处可燃气体或有毒有害气体浓度不超标，而泄漏点处局部气体已经超标，变送器和主机却不能报警的现象。

变送器安装距地面高度应大于30厘米以防有水溅入。一般情况下，检测比重小于空气的有害气体，探头应安装于房屋或设备的上方；比重大于空气的有害气体，探头应装于贴近地面处。

变送器安装探头应朝下，如在户外安装应在变送器上方加装遮雨板。
