管廊资料 一、特征表述 I、 综合管廊计算机综合监控系统就是城市管理发展与综合管廊建设的必然需 求; II、 综合管廊监控系统系统应具有数字化、网络化、集成化、智能化、与可 视化的现代工业监控系统的特点; III、综合管廊监控系统宜采用分层分布式网络结构,综合管廊监控系统应以电 缆运行状况的实时监测为主要任务,同时兼顾对管廊环境、辅助设施与管廊安全 防范的监测与监控; IV、现场各类信息的采集应以数字传感技术为首选方案,注重统一信息库的建 立与信息的高度共享; V、 在信息共享与有效通信的基础上,监控系统应在现场层与管理层不同程度 地实现系统性的协调控制能力; VI、 在系统的管理控制终端,应积极采用视频图像监视技术、电子地图技术以 提供的综合智能控制手段、建立友善的人机交互界面。 二、举例管廊项目概况 某综合管廊长 1560 米,设置 9 个防火分区,设置有 6 处自然进风口,14 处强排风 口,每处强排风口设置排风机 1 台,集水坑 13 处。 项目位置全景图 管廊截面图 综合管廊需监测管廊环境温湿度、气体、集水水位,实现对通风设备、排水泵、 电气设备、消防泵等设备运行状态检测与控制。

管廊内设置视频安防监控制系统与入侵报警系统。 管廊内设置离线式巡查系统。 管廊内设置电缆本体/接头温度监测系统。 管廊内设置运行电流/护层环监测系统。 管廊内设置火灾监测系统及消防联动系统。 三、系统综合监测设计方案 管廊综合监测系统设计采用光纤通讯作为主要通讯传输介质,为除消防系统 以外的其她系统提供通讯链路(消防采用专用总线通讯)。 整个综合监测系统分别设置以下子系统:通讯子系统、环境监测子系统、安防 子系统、巡查子系统、DTS 电缆测温子系统、运行电流/护层环监测子系统、火 灾监测及消防联动系统。 系统拓扑图 3、1 通讯子系统 传输主干网由 1 台 核心交换机与 10 台 工业级交换机组成 环网。 核心交换机设置 4 个千兆光口与 24 个千兆以太网端口;环网 管廊资料 交换机具有两路单模单纤通讯模块,不少于 6 个千兆电口,网络自愈时间小于 20ms。 3、2 PLC 监控子系统 管廊平均 180 米设置有一个防火分区,共设置了 9 个防火分区乙炔报警器,在每个防火分区, 设置一台区域控制箱,每个区域控制箱配置一台工业 PLC 控制器,PLC 制器具有 2 路 10/100M 快速以太网口管廊温湿度,8 个 IO 扩展槽,每个控制器配置 16 路 AI 输入管廊温湿度,16 路 DI 输入,8 路继电器输出。

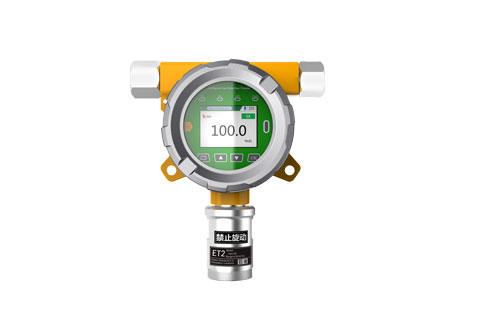

3、3 环境监控子系统 3、3、1 气体监测 由于管廊就是位于地下的封闭空间管廊温湿度,管廊内有时会郁积有害气体,不但影响电 缆设备的安全管廊温湿度,更会威胁到维护人员的生命安全。管廊内气体含量的实时监控主 要包括对异常含量气体信息采集管廊温湿度,数据传递,服务器分析并报警,异常气体位置定 位,有针对性启动通风装置,监控设备效果评估等多个过程。另外,当运行人员需要 进入管廊前,同样需要对管廊内易燃易爆、有毒性气体与氧气含量等空气质量数 据进行检测、评估,并进行必要的通风换气。 通常在管廊中需要监测的气体主要包括氧气、一氧化碳、二氧化碳、甲烷与 硫化氢。因此在每一个分区环境监测系统中需要包含这五种传感器。 3、3、2 温湿度监测 管廊正常运行中的电力电缆为了满足电网载流量及其自身正常运行的要求, 对于其电力管廊内的空气温湿度有一定的要求。管廊正常环境温度一般在 -10℃～38℃之间,在正常温度范围内通常利用自然通风换气即可完成热量交换过 程。当管廊内空气温度超过 40℃时,监控系统就应及时启动风机等通风设备甲烷检测仪,强制 管廊与外界进行热交换以降低管廊内温度。 3、3、3 积水监测 长期运行的综合管廊会因结构渗漏、地下水倒灌与接口封堵不利等多种原因 引起管廊内积水,积水的产生不但会增加管廊内空气的湿度,腐蚀管廊内的电气设 备,更会加快电缆绝缘的老化速度,因此一旦发现积水水位越限就应启动各类排水 设施及时排除积水。

管廊监控系统通过管廊现场设置的水位传感器检测现场积水 程度,并通过管理控制终端实现对管廊排水系统的状态监视与启停控制。 由于静压投入式液位变送器具有稳定性好的特点,在整个允许工作温度范围内低 于 0、3%F、S、系统采用投入式液位传感器监测水位。 3、3、4 管廊排风/排水监测系统 综合管廊监控系统可根据环境温度,空气质量等与管廊内风机进行联动控制。 其中,综合管廊内通风设置通风系统主要解决以下 4 个问题: 1) 排热工况:排除管廊内的发热量,同时满足运营不超过 40℃的要求而进行必 要的通风; 2) 巡视工况:为了方便运营维护人员到管廊内巡视及维修,需使管廊内空气质 量满足劳动卫生要求而进行的通风; 3) 换气工况:为维持管廊内的基本空气品质,排除管廊内的异昧而进行的通风; 4) 灾后通风:当管廊内发生火灾,采取隔绝灭火的方式,人工确认火灾熄灭后, 为排除管廊内烟气进行的通风。 给排水控制系统的功能主要有以下 5 个方面。 1) 对工作井泵组以及积水井水位状况的数据进行收集,对设备工况进行监视。 管廊资料 2) 根据检测到的水位情况,控制管廊的水泵系统,保证水位在正常的运营范围 内。

3) 水泵启停保护功能:防止失误操作对水泵的寿命影响。 4) 在线分析功能:一旦出现水位险情趋势及时报警提醒。 3、3、5 系统控制策略 综合管廊通风系统的运行以管廊内环境温度为控制点,通过设置的温湿度传 感器实时测得管廊内环境温度。通过设定风机的启停来控制温度,进行合理模式 通风工况的选择。结合前述几种运行工况并结合当地室外气象条件、年运营费用 等因素进行设定启停控制温度,给出一个经济合理的范围值。万顺华科技推荐风 机控制策略如下: 1) 排热工况:当管廊内温度>37℃时,自动开启风机运行;当管廊内温度≤33℃时 停机; 2) 巡视工况:当管廊内温度>33℃时,自动打开风机运行;当管廊内温度≤28℃时
