系统概述

综合管廊环境与设备监控系统是按照《城市综合管廊工程技术规范》（GB50838-2015）中综合管廊监控与报警系统的要求管廊温湿度，在地下综合管廊环境布设各种传感器和多通道数据采集单元，实现对综合管廊环境中有毒有害气体浓度、可燃气体浓度、环境温湿度、集水坑水位等数据进行实时在线采集管廊温湿度煤气检测仪，通过多通道数据采集单元进行在线监测、预警、上传至统一管理平台，通过多通道区域控制单元实现对现场排风机、水泵、电气设备等进行就地自动、就地手动或远程控制。

系统特点 建设要求

综合管廊环境监控系统实现对综合管廊环境监测、综合管廊环境告警环氧乙烷报警器，实现对综合管廊设备监控管廊温湿度，根据舱室布置管道类型不同，设计安装的环境监测设备不同。

1.每个防火分区综合管沟内每隔1OOm均设有一套环境探测仪，监测参数包括CO(一氧化碳)、CH(甲烷)、0(氧气)、H2S（硫化氢）温度和湿度。风机设备由沟内的温湿度、氧气浓度、有害气体浓度、火灾警情控制。气体类探测器安装在管廊内人员出入口和通风口处。

2.每个防火分区集水坑设置一个投入式液位计，液位信号通过RS485总线方式传入多通道数据采集单元。

3.每个多通道区域控制单元可控制8台电机启停，结合MDCU形成控制系统进行自动和远程排水泵控制、风机控制、照明控制灯。

系统示意图

系统主要由感知层、传输与控制层、上层应用组成。

系统功能

1.监测告警

实现对综合管廊环境温湿度监测、告警。

实现对综合管廊环境中有毒气体、可燃气体监测、氧气浓度监测、告警。

实现对综合管廊环境中集水坑液位监测、告警。

实现对综合管廊内其他系统报警信号采集、监测、告警。

2.联动控制

实现对综合管廊内排风机启停控制、联动控制。

实现对综合管廊内潜水泵启停控制、联动控制。

实现对综合管廊内照明配电进行开关控制。

实现对综合管廊内其他系统报警控制信号采集监控。

系统产品

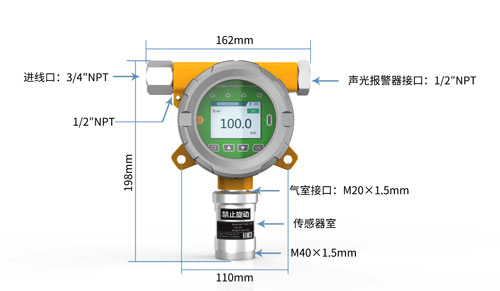

无线气体探测器

► 可选甲烷、氧气、硫化氢、温湿度、液位等监测传感器。

►支持RS485、4-20mA、无线通信方式。

►支持2路继电器信号输出与声光报警功能。

►可选催化燃烧、半导体、电化学、红外线、PID光电离子、热传导式传感器

►可选选择泵吸式、扩散式采样方式。

无线液位变送器

►实现对高层建筑消防水池、消防水箱水位监测报警。

►解决高层建筑消防水池水位不足带来的安全隐患。

►具备NB-IOT或GPRS通信，可选移动、电信、联通网络。

►采用投入式液位检测技术，检测精确度高、成本低。

无线温湿度传感器

► 支持RS485、4-20mA、无线通信方式。

►支持温湿度数据存储、断电续传。

► 采用智能化的电源管理模式，电池寿命长达5年。

►GPRS传输模式下支持远程升级。

多通道采集单元

►模拟量采集开关量输入输出。

►超过128路RS485通信传感器输入。

►支持modbus、TCP/IP、MQTT等通信协议。

►内置UPS供电、实现掉电告警与数据存储。

产品安装
